Mesin Skrin Bar Rake-Tooth

Rotary Screen Debris Remover, juga dikenali sebagai Rotary Solid-Liquid Separator, ialah peranti pemisahan pepejal-cecair rawatan air termaju. Ia digunakan terutamanya dalam unit pra-rawatan loji rawatan kumbahan perbandaran, air ribut perbandaran dan stesen pam kumbahan, loji bekalan air, dan pengambilan air penyejuk di loji kuasa. Peralatan ini juga digunakan secara meluas dalam projek rawatan air merentasi pelbagai industri, termasuk tekstil, percetakan dan pencelupan, pemprosesan makanan, akuakultur, pembuatan kertas, rumah penyembelihan dan penyamakan kulit. Ia berfungsi sebagai penyelesaian pemisahan pepejal-cecair yang ideal dalam industri rawatan air.

DAPATKAN SEBUT HARGA

SEBELUM: Mesin Skrin Bar Mesh

SELEPAS: Tiada produk seterusnya

Kelebihan dan Ciri
Struktur dan Prinsip Kerja

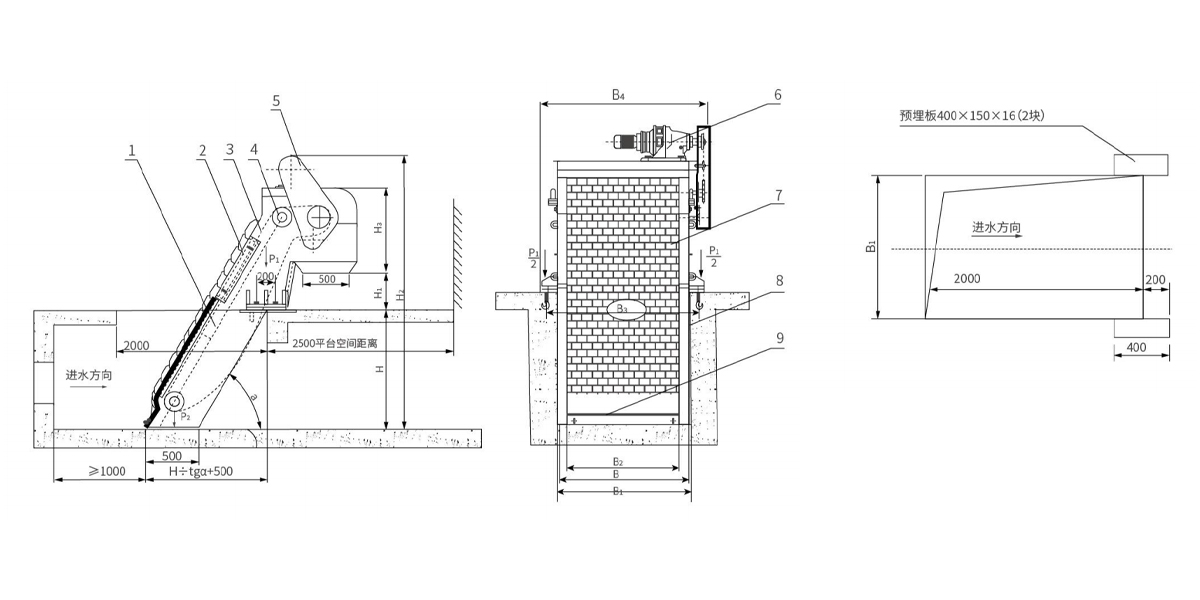

Dimensi dan Lukisan Pemasangan
Spesifikasi Produk
Skop Aplikasi

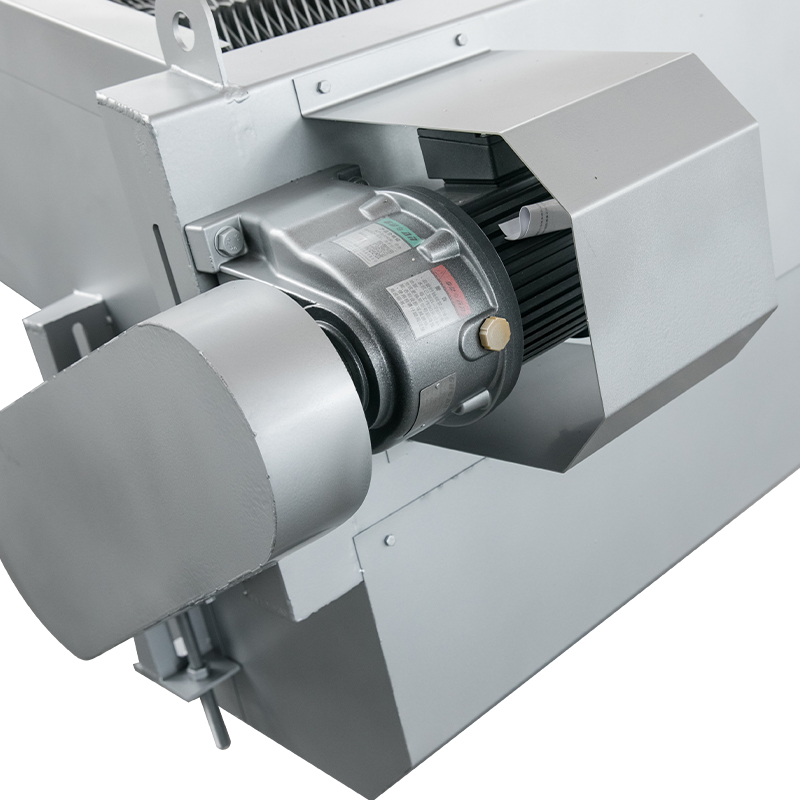

· Sistem pemacu menggunakan roda pin sikloidal atau motor pengurang gear heliks untuk pemanduan terus, menampilkan bunyi yang rendah, struktur padat dan operasi yang lancar;
· Bingkai menggunakan struktur rangka bersepadu dengan ketegaran tinggi, membolehkan pemasangan mudah dan penyelenggaraan rutin yang minimum;
· Dua spesifikasi gigi rake tersedia: padang t=100mm dan t=200mm;
· Operasi mudah dengan keupayaan kawalan tempatan atau jauh terus;
· Perlindungan dwi terhadap beban lampau yang tidak disengajakan: pin ricih mekanikal dan perlindungan arus lebih memastikan operasi yang selamat dan boleh dipercayai;
· Untuk lebar peralatan melebihi 1500mm, konfigurasi mesin selari diguna pakai untuk mengekalkan integriti struktur keseluruhan.

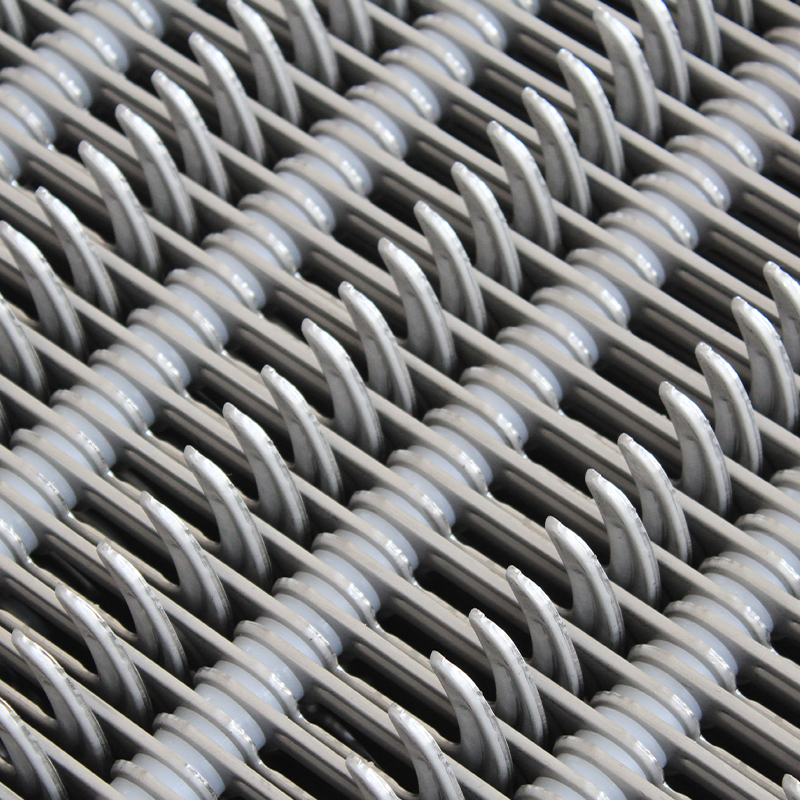

Peralatan ini menggunakan mekanisme berputar, menampilkan rantai pengaut yang terdiri daripada gigi pengaut berbentuk bajak yang disusun dalam urutan dan kuantiti tertentu pada aci mendatar. Bergantung pada kadar aliran air, rantai dipasang dengan jurang yang berbeza-beza dan dipasang di salur masuk stesen pam atau sistem rawatan air. Apabila unit pemacu mendorong rantai garu ke atas dari bawah, serpihan di dalam air dicedok oleh rantai, manakala cecair mengalir melalui celah. Apabila mencapai puncak atas, rantai berbalik arah dan bergerak ke bawah. Bahan kemudiannya terkeluar dari gigi di bawah beratnya sendiri. Apabila rantai melengkapkan kitaran terbaliknya ke bahagian bawah, ia memulakan satu lagi operasi salingan berterusan. Proses ini secara berterusan membuang serpihan daripada air, mencapai pemisahan pepejal-cecair.

Model/Spesifikasi

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Lebar Peralatan B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Lebar Saluran B₁ (mm)

B 100

Lebar Bar Berkesan B₂ (mm)

B-157

Jarak Bolt Asas B₃ (mm)

B 200

Lebar Peralatan Keseluruhan B₄ (mm)

B 350

T=100

1≤b≤50

T=150

Sudut pemasangan α (°)

60~85

Kedalaman saluran H (mm)

800~12000

Ketinggian dari port pelepasan ke platform H₁ (mm)

600~1200

Ketinggian peralatan keseluruhan H₂ (mm)

H H₁ 1500

Ketinggian Rak Belakang H₃ (mm)

T=100

≈1000

T=150

≈1100

Kelajuan larian gigi V (m/min)

≈2.1

Kuasa Motor N (kW)

0.55~1.1

0.75~1.5

1.1~2.2

1.5~3.0

Kehilangan kepala (mm)

≤20(Apabila tiada sekatan)

Beban Kejuruteraan Awam (kN)

△P

1.5

Nota: 1. P dikira berdasarkan H=5.0m. Bagi setiap meter tambahan H, P_(jumlah) = P₁(P₂) ΔP; T ialah pic rantai garu.
2. Penyesuaian tersedia berdasarkan keperluan pelanggan.

Meter aliran air
Parameter/Model			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Kedalaman air H₃ di hadapan jeriji (mm)					1.0
Halaju aliran melalui grid V (m/s)			0.8
Pembersihan b (mm)	1	Kadar aliran Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Mesin Skrin Rake: Digunakan terutamanya untuk memintas kepekatan tinggi pepejal terampai dan amat berkesan dalam menangkap serpihan terjerat.

Skop Permohonan:
1. Air Kumbahan Perbandaran: Skrin kasar/sederhana di sump stesen pam dan salur masuk kebuk pasir.
2. Air Sisa Industri: Pemintasan serpihan berserabut dan memanjang dalam industri seperti pembuatan kertas, kulit dan penyembelihan.
